Герметизация магистральных трубопроводов
выбор материала, штатные и альтернативные герметики

Магистральный трубопровод — самый крупный и масштабный в общей системе трубопроводов. Предназначен для транспортировки различных веществ от места добычи до места переработки и потребления. Относится к категории ответственных систем, т.к. используется в основном для доставки газов, нефти и нефтепродуктов, воды, пара, сжатого воздуха к населенным пунктам, предприятия, точкам распределения. Герметизация магистрального трубопровода — важнейший этап проектирования и укладки сетей, к которому предъявляется множество строгих требований. Большинство из них сосредоточено на выборе уплотнительного материала.

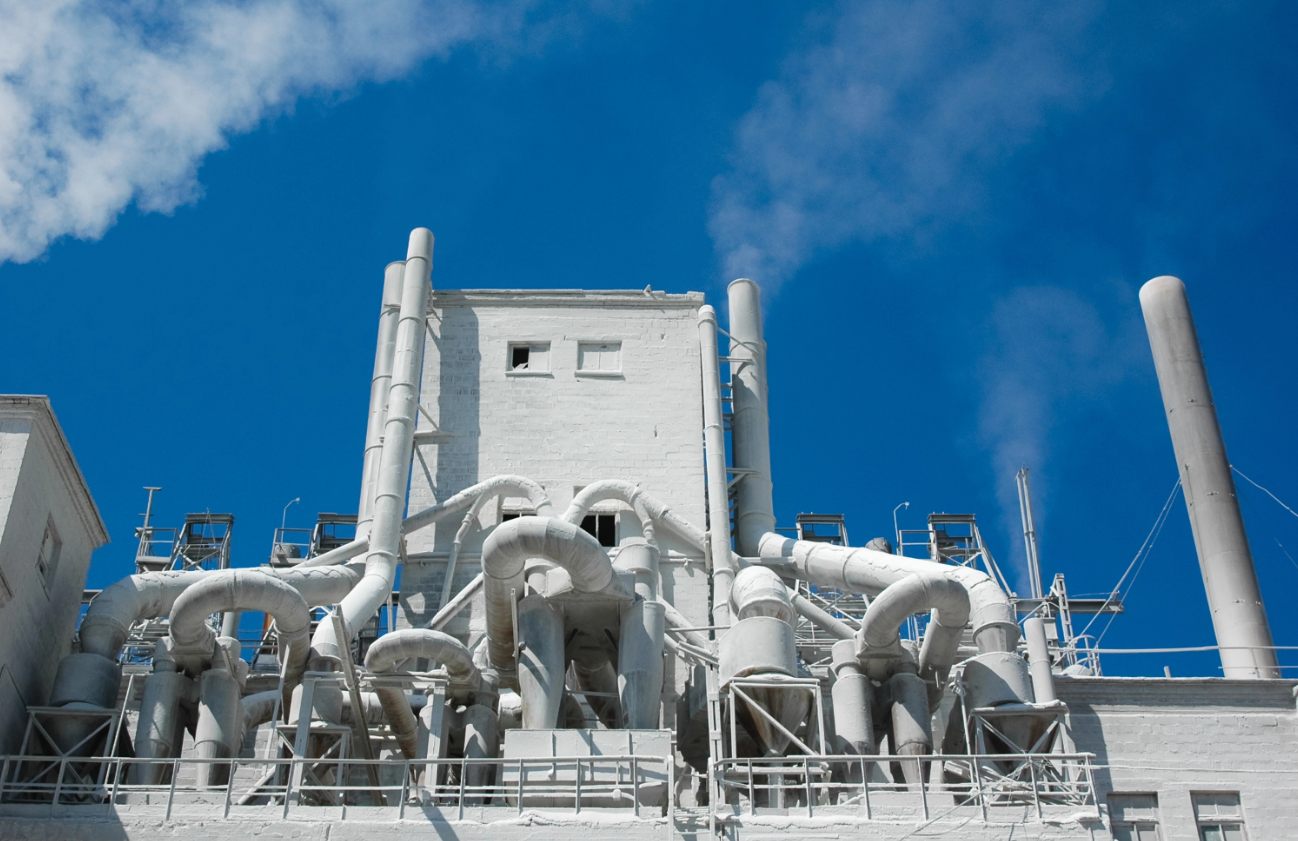

магистральный трубопровод


Герметики для магистральных трубопроводов

Магистральный трубопровод классифицируют не менее чем по 7 параметрам. Различаются магистрали по давлению, температуре, диаметру труб и протяженности, способу укладки, транспортируемому веществу. Есть разница и в конструкции сети, отличается состав. В одном случае трубопровод — это прямая сеть без ответвлений и дополнительных установок, в другом — сложносоставная система с амбарами, подземными сооружениями, службами эксплуатации, пунктами подогрева и аварийного спуска вещества, линиями связи и электропередач.

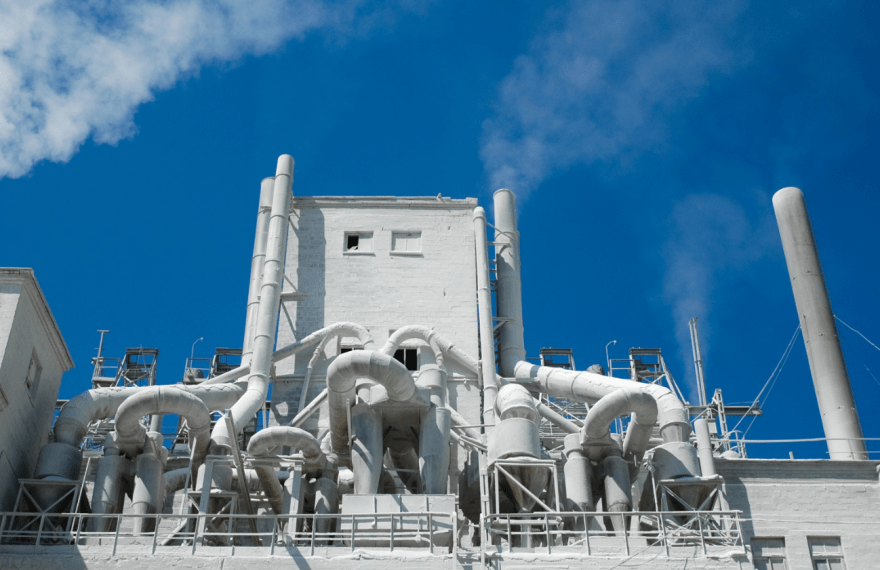

трубопровод

Вне зависимости от сложности и вида магистрального трубопровода для соединения его частей между собой, а также подсоединения дополнительных установок применяются фланцы. Это детали различной формы — чаще круглой — с отверстиями для болтов и шпилек, которые служат для долговечного, надежного и герметичного скрепления двух труб, трубопроводной арматуры и т.д. Фланцевое соединение, если говорить именно о разъемных соединениях, используется в 90% всех магистральных сетей. Представляет собой конструкцию, в которой между комплектом фланцев помещают уплотнитель — герметизирующий материал.

Герметик для фланцевых соединений трубопроводов подбирают всегда индивидуально с учетом:
– Температуры транспортируемого вещества
– Давления
– Агрессивности среды
– Механических нагрузок и температурного воздействия извне на трубу и крепления
– Предполагаемого коррозионного износа

Общие требования к магистральным герметикам

  • Абсолютные герметизирующие свойства и высокая эффективность
  • Стойкость к перепадам температур и скачкам давления
  • Долговечность
  • Антикоррозийные свойства
  • Возможность демонтажа без замены соединения

Герметизация магистральных трубопроводов осуществляется с использованием широкого спектра материалов. Специалистам необходим выбор, чтобы подобрать максимально надежный и эффективный уплотнитель. Когда речь идет о работе с агрессивной средой, опасным транспортируемым веществом, ошибки быть не может.

Штатные герметики для фланцевых соединений магистралей

К ним относятся прокладки:
1. Металлические
2. Неметаллические
3. Смешанные — из нескольких материалов

1. Металлические прокладки. Служат для соединения частей трубопровода высоких температур и давления. Причем, чем выше эти показатели, тем вероятнее установка именно металлических прокладок — например, линзовых или так называемых колец Армко овального сечения. Их выбирают, когда недопустимо применение иных уплотнителей. Металлические прокладки еще на производстве проходят несколько этапов проверки качества — проверяют структуру, химический состав каждой детали, механические свойства, состояние поверхностей (они должны быть идеально ровными для герметичного прилегания фланцев) и др.

2. Неметаллические прокладки (или мягкие) подходят для герметизации магистралей низкого и среднего давления при средней и высокой агрессивности среды. У мягких прокладок широкая сфера применения, а изготавливаются они из самых разных материалов — паронит, графит, тефлон, асбестовое волокно. Неметаллические прокладки не имеют строгих рекомендаций к применению, а потому могут быть заменены более современными и удобными в эксплуатации альтернативными герметиками.

3. Смешанные или композитные прокладки производят из несколько материалов. В их составе удается объединить свойства металлов и неметаллов, что позволяет использовать эти уплотнители для трубопроводов как низкого, так и высокого давления и температуры.

Альтернативные герметики для магистралей

Прокладка трубопровода в труднодоступных местах, освоение новых районов, увеличение протяженности сетей, большие финансовые потери при ремонте магистрали, требования к уменьшению временных затрат — эти и многие другие причины толкнули специалистов на поиск альтернативных уплотнителей для фланцевых соединений. Сегодня рынок предлагает следующие варианты:

  • Графитовые ленты с липким слоем
  • Фланцевые ленты из фторопласта
  • ФУМ-лента
  • Замазки различных составов
  • Силиконовые смеси
  • Анаэробные гели-герметики

Последние набирают все большую популярность за счет небольших ограничений в применении — это касается систем с давлением свыше 40 атмосфер и температурой свыше 200 °C, и эксплуатационными преимуществами в сравнении с прокладками.

При нанесении гель равномерно распределяется по всей поверхности фланца, заполняя каждую трещину и любой другой дефект. Гель-герметик не нужно подстраивать под размеры детали, учитывать диаметр, сечение, расположение отверстий. Благодаря своей вязкой текстуре гель не скатывается и не растекается.

Анаэробные герметики застывают (полимеризируются) внутри соединения, где нет доступа кислорода. Они мгновенно образуют сверхпрочный полимер, который скрепляет две части фланца и герметизирует соединение с гарантией от протечек в течение 20 лет и более.

Анаэробные гели хороши тем, что ускоряют сборку одного соединения, а значит, и трубопровода в целом в 2-3 раза. Наносятся легко, не требуют обучения технологии. Опять же, гель не нужно подгонять, скручивать соединения, боясь, что одна часть выступит наружу, а другая куда-то забьется. Нанесли, распределили, скрутили и зафиксировали. Звучит невероятно для герметизации ответственных систем, но на деле это так.

Что важно знать о анаэробных гелях-герметиках?

  • Используются для нефтепроводов, нефтепродуктопроводов, газоснабжающих, водоснабжающих и водоотводящих систем. Эффективны для паровых магистралей.
  • Не боятся сильных и длительных вибраций
  • Устойчивы к механическим воздействиям, характерным в процессе прокладки или ремонта трубопровода
  • Формируют соединение, прочнее самих магистральных труб
  • Дают надежную защиту от коррозии
  • В условиях низких температур окружающей среды сборка соединения возможна, но только с подогревом
  • Оставляют возможность демонтажа
  • Эффективны для большинства транспортируемых агрессивных сред
