В одной из прошлых статей «Школы мастера» мы разбирали пластиковые трубы для водопровода и других коммуникаций. Безусловно, современные материалы, новейшие полимеры будут отвоевывать жизненное пространство у привычных труб. Но глобально технология монтажа не меняется, а значит, будут требоваться подходящие соединительные части — фитинги для пластиковых труб. Эта статья про них.

Назначение, виды и типы фитингов

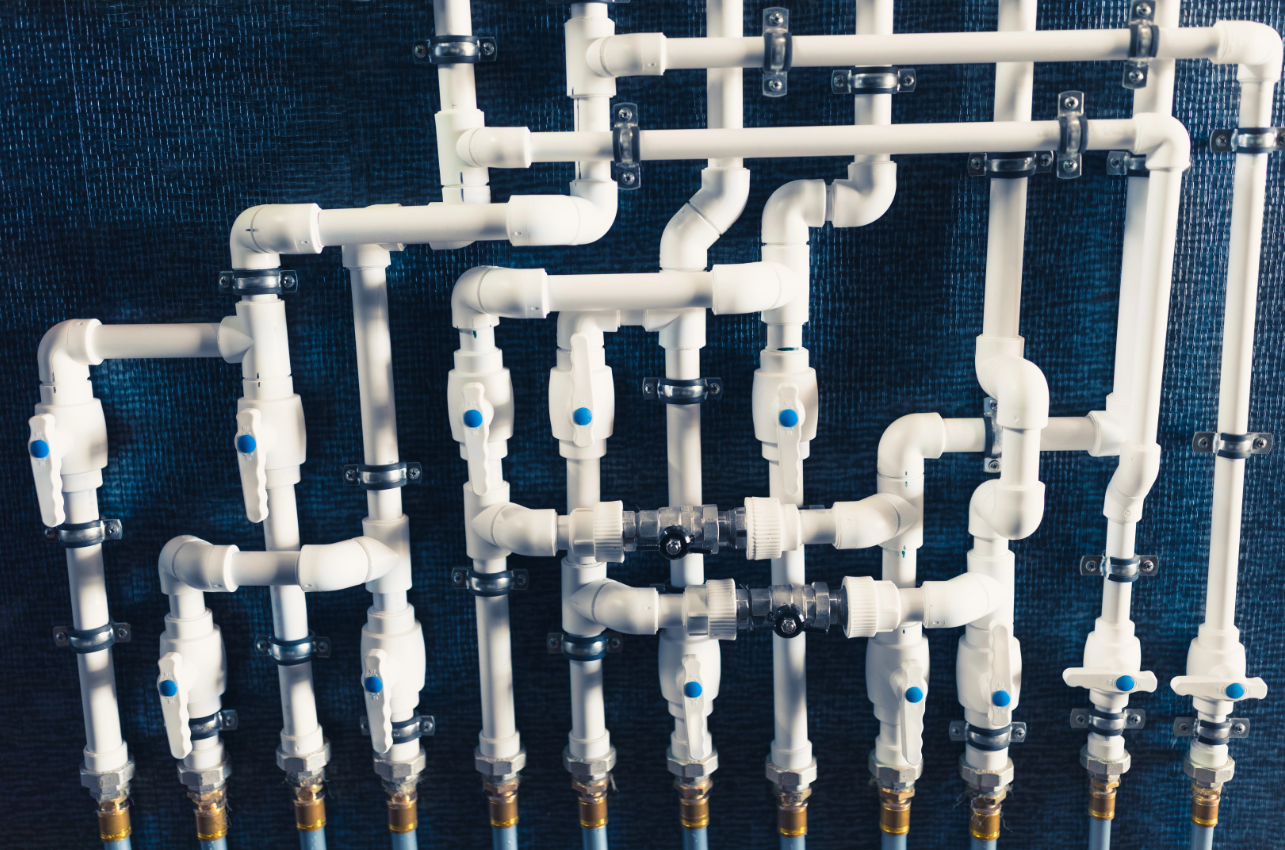

Начнем с назначения. Инженерные коммуникации (особенно нестандартные) волей проектировщиков могут принимать достаточно сложные формы, не хуже стародавней игры «Змейка». При этом каждый поворот на большой угол, каждое подключение должно быть герметичным и иметь высокий запас прочности.

Задачи фитингов в коммуникационной системе:

— Соединение труб без угла. Полимерные трубы выпускают достаточно короткими (2-4 метра), поэтому нужно обеспечить надежный стык.

— Создание поворотов трубопровода.

— Подключение бытовых приборов, насосов, сливов и иного оборудования.

— Скрепление разных по диаметру труб.

— Скрепление разных по материалу частей магистрали (стальные трубы или запорные арматуры).

Полимерные трубы и соединения к ним нормируются согласно ГОСТ Р 52134-2003.

Также важно отметить, что фитинги выпускаются в двух видах — с резьбой (как раз для соединения элементов из разных материалов) и под спайку, которая проводится специальным сварочным оборудованием.

Перейдем к основным разновидностям соединительных элементов:

— Муфты. Это бочкообразная деталь у которой внутренний радиус соответствует внешнему радиусу трубы (измеряется по внешней кромке). Проще говоря, она надевается на трубу и запаивается (или нет). Есть и так называемые комбинированные муфты — когда с одной стороны металлическая резьба. Тогда пропайка проводится с гладкого конца, а чем герметизировать резьбу, вы уже знаете.

— Переходники. Предназначены для соединения труб разного диаметра. Уменьшение диаметра создает избыточное давление, что необходимо при ответвлении от основной магистрали в квартиру, например.

— Уголки. Коммуникации, в абсолютном большинстве своем, имеют разветвленную структуру. Наиболее распространённые повороты — на 45 и 90 градусов. Помимо смены направления, уголок служит еще и предохранителем от лишнего давления в системе. Есть варианты с резьбой снаружи и изнутри, это позволяет подключать и сантехнику. Также уголки используют для соединения труб разного диаметра.

— Тройники. Позволяют состыковать несколько частей магистрали, даже если труба разного диаметра и с разным рельефом внутри.

— Специализированные фитинги. Фильтры, обратные клапаны, американки (с накидной гайкой).

Методы соединения пластиковых труб фитингами

Можно разделить на два вида — горячий и холодный.

Горячий подразумевает использование термической обработки — сварки или спайки. Это неразборный тип монтажа. С помощью высоких температур изменяется агрегатное состояние материала, образуется наплавление в месте стыка, оно и соединяет трубы намертво. Капитальный метод высокой прочности, но без возможности разъединения (распиливание не берем).

Холодный — соединение без термической обработки. Способ не требует специальных навыков и выполняется быстрее сварки. Таким образом соединяют тонкие трубы или трубы из разных материалов, например, полипропилена или металла. Подразделяется на разъемный и резьбовой.

Горячее соединение с применением фитингов выполняется для труб диаметром от 16 до 40 миллиметров. Фитинг тут выступает не только направляющей, но и запасом материала для наплавления.

Но большее внимание уделим именно холодной сборке, поскольку она не требует работы с нагревом и может осуществляться буквально вручную.

Обжимные фитинги — они же компрессионные. Состоят из корпуса, уплотнительного и зажимного колец, втулки и гайки. Нужная герметизация достигается за счет уплотнительного кольца, а зажимное кольцо удерживает всё соединение при гидроударах, вибрациях, также предотвращает самопроизвольное раскручивание.

Резьбовые фитинги соединяют металлопластиковые и полипропиленовые трубы. При правильном подборе элемент выдерживает высокие нагрузки, разность предельных давлений и обладает достаточной герметичностью. Каждый из концов имеет свой переход на трубы из соответствующего материала.

Раструбные фитинги используются в системах с низким давлением. Трубы попросту вставляются в соединение, а залог герметичности здесь — точно подобранный диаметр. Для дополнительной герметизации в раструбах используется уплотнительное кольцо. Чтобы не мучиться при сборке, рекомендуем наносить на трубу специальную смазку. Опасность при монтаже одна — перестараться и повредить фитинг, загнав трубу слишком глубоко. Поэтому при соединении ориентируются на заводскую маркировку или, что реже, наносят свою.

Есть еще пресс-фитинги, но для их опрессовки понадобится дорогой пресс.

При подборе фитинов, как и при подборе труб, ориентируются на назначение и нагрузки системы коммуникаций.

Если давление в магистрали до 10 МПа, достаточно фитингов с маркировкой MRS.

Если выше, то PPRS, они выдерживают до 25 МПа.

Фитинги из ППР (и его сополимеров) используют для холодного водоснабжения.
Для отопления и горячей воды применяют более термостойкие ППВ или ППГ.

Ассортимент фитингов из полимеров столь же обширен, как и ассортимент пластиковых труб. Залог успеха при подборе — понимание конфигурации и условий эксплуатации системы.
