Монтаж внешнего и внутреннего газопровода
выбор материалов, требования к монтажу

Разберем сегодня непосредственный процесс подведения газопровода к дому и строительство внутреннего газопровода. Как оказалось, бумажной волокиты здесь больше, чем практики. Монтаж занимает совсем немного времени, подготовка — куда больше. Особое внимание уделим герметизации и выбору уплотнительных материалов. Газопровод относится к категории ответственных систем и эксплуатация его должна быть максимально безопасной.

Подготовка к монтажу

Для начала необходимо решить главный вопрос — каким будет внешний газопровод? Т.е. та часть, что идет от магистрали к участку. Внешний газопровод бывает:

• Наземным
• Подземным

Наземный газопровод строить проще и дешевле. Для этого трубы укладывают и укрепляют на специальных стальных опорах. Сложность в этом случае будет очевидна позже, в период эксплуатации. Дело в том, что трубы, да и конструкция в целом, ежедневно подвергаются воздействию окружающей среды — осадки, ультрафиолет, порывы ветра. Наземный газопровод требует дополнительной защиты. К тому же, его строительство запрещено, если поблизости находятся высоковольтные провода.

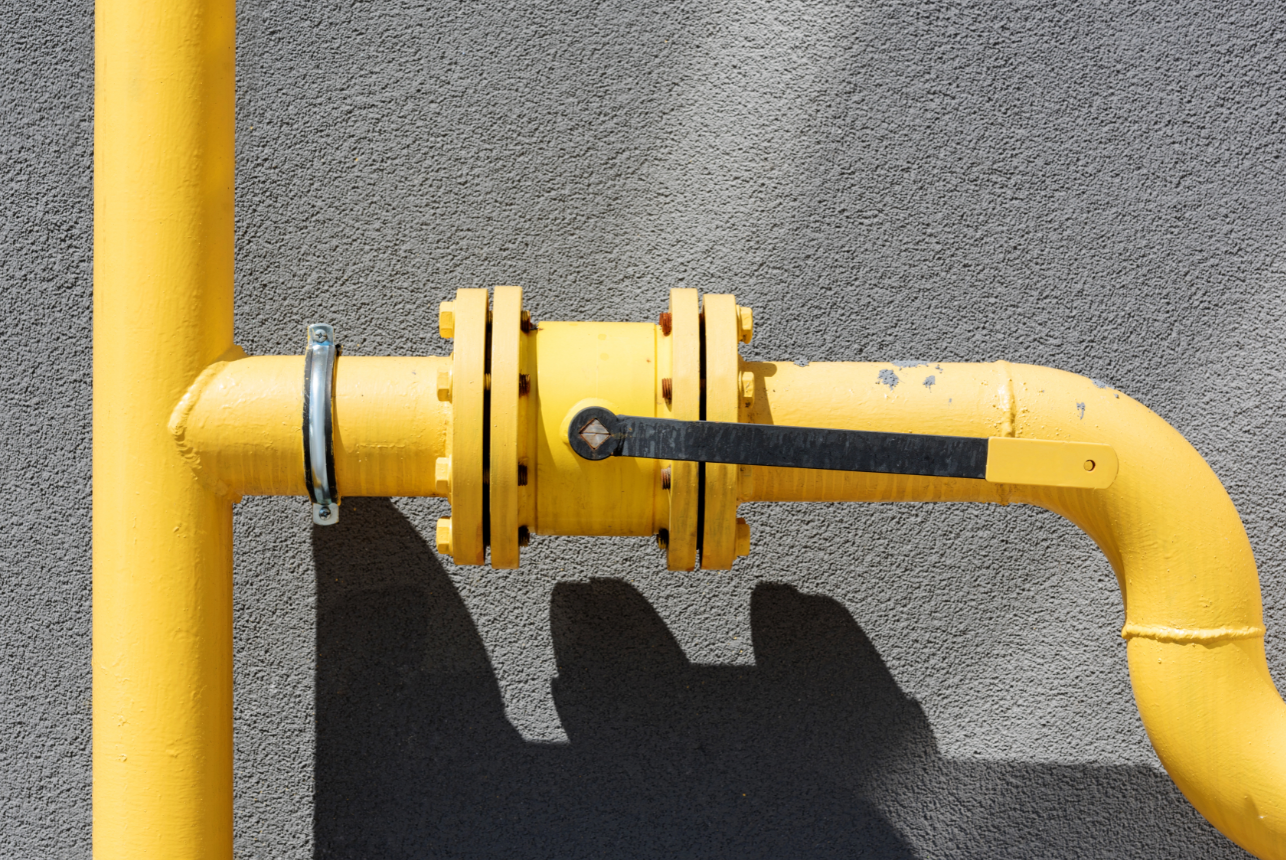

газопровод

Подземный газопровод обойдется дороже на 25-30%. Выглядит он эстетичнее, да и проблем в эксплуатации нет. Однако прокладка подземного трубопровода требует согласования в местном отделении Госавтоинспекции, если проходит под автомобильной дорогой. Строительные работы займут время, а значит, движение придется куда-то переносить.

Несмотря на довольно высокую стоимость подземного газопровода, именно ему отдают большее предпочтение.

К перечню работ по подготовке также относят:

• Земляные работы
• Закупку труб, арматуры, крепежа
• Закупку газового оборудования
• Подготовку котельной и места для установки оборудования
• Организацию места для ввода газовой трубы в дом — для этого во внешней стене делают отверстие, куда вставляют стальную гильзу. Ввод трубы через фундамент, окна, дверной короб и наличники запрещен.

Трубы для газопровода обычно приобретают из низколегированной и малоуглеродистой стали. Для внешнего трубопровода подойдут и полиэтиленовые трубы. Они не боятся коррозии и не требуют защиты при прокладке внутри грунта. При этом пластиковые трубы не разрешены к использованию в местах повышенной сейсмической активности и при промерзании грунта ниже 45°С.

Сборка газопровода по возможности должна проводиться бесшовным или сварным способом. Важно уменьшить количество соединений. Допустимы фланцевые соединения в местах стыка труб и резьбовые соединения для подключения измерительных приборов и установки арматуры.

Герметизация газопровода — один из ключевых этапов. О выборе герметиков задумываются еще на этапе проектирования. Приобретают те, что имеют соответствующие сертификаты и на практике доказали свою эффективность. Все соединения на газовом трубопроводе должны быть доступны для проверки, ремонта и демонтажа.

газопровод

Для уплотнения резьбовых соединений газопровода сегодня применяются современные виды герметиков: анаэробные гели и сантехнические нити (подмотки). Гели-герметики, в зависимости от состава, времени и силы схватывания, подходят для резьбы и фланцев. Подмотку используют только на резьбе.

Анаэробные герметики «СантехМастер Гель» и подмотка «Рекорд» разрешено применять в системах природного газа, они удобны, надежны и способны сократить время сборки трубопровода в 2-3 раза. Гарантия на каждое соединение с этими уплотнителями составляет не менее 20 лет. Это означает, что целых 20 лет (и более) вы будете защищены от утечек и форс-мажорных ситуаций. Гели и нити изготовлены из синтетических материалов, не гниют, не высыхают внутри резьбы, не разбухают. Выдерживают перепады температуры и давления. Экологичны и гипоаллергенны.

Монтаж газопровода в 3 этапа

Этап 1. Внешний газопровод

От магистрали газопровод наземным или подземным способом прокладывают к участку. На этом этапе применяется крупногабаритная техника, работает целая бригада специалистов. Согласно проекту на участке устанавливают домовой газорегуляторный пункт, который призван снижать давление магистрального газа и переводить его в норму для домашнего газопровода. Для внешней сети используют трубы диаметром 15 см и толщиной 5 см. Их укладывают в заранее подготовленные траншеи, а затем закапывают после приемки работ.

Завершением монтажа внешнего газопровода от магистрали до участка является восстановление дорожного полотна. Если оно было нарушено в ходе земельных работ, необходимо вернуть ему первоначальный вид.

Этап 2. Подготовка котельной

Подготовка котельной и остальных помещений к вводу газопровода проходит параллельно с внешними работами. Необходимо закупить и установить газовое оборудование, правильно отделать помещение с учетом норм пожарной безопасности, подготовить места ввода трубы, разметить места установки стояка и разводки труб. К тому моменту, как газопровод подойдет к участку, внутренние работы должны быть завершены.

Что касается котельной, где будет установлен котел. Под котельную отводится отельное помещение. Это не сарай, не кладовка, не гараж. Стены, пол, потолок покрывают огнеупорными материалами. Обязательно продумывают систему естественной и искусственной вентиляции, подготавливают дымоход.

Для котла мощностью до 30 и 30 кВт достаточно 3 кв.м. площади. Более мощная техника требует и большей площади. Котел можно установить и внутри дома, не обязательно выносить в отдельную постройку, однако помещение все равно отделяют от жилых зон.

Кухню, где установят газовую плиту и бойлер (если он предусмотрен как отдельная единица техники), тщательно готовят к газификации. Выбирают оптимальные места для оборудования, продумывают монтаж счетчиков расхода газа, организуют систему принудительной вентиляции и кондиционирования.

Этап 3 Ввод коммуникации

Внешнюю газовую трубу вводят в дом через отверстие в стене, защищенное стальной гильзой. Трубу соединяют с основным стояком и трубами внутреннего газопровода. Трубы внутреннего газопровода монтируют на высоте 1,5-2,2 м от пола вплотную к стене. Крепят на специальные кронштейны, а затем заделывают зазор между трубой и поверхностью стены. Провисание труб недопустимо, они находятся строго горизонтально. Минимальный уклон возможен только в сторону оборудования для удобства подключения. Для внутреннего газопровода используют только стальные трубы. Места соединения трубопровода, датчиков утечки и прочих приборов уплотняют резьбовыми герметиками. Для фланцев допустимы паронитовые прокладки или гели.

Внутренний газопровод не рекомендуется прятать — монтировать в стену или декоративные конструкции. Если это и делают, то места соединения все равно оставляют открытыми.

После сборки трубопровода, ввода трубы в дом и подключения оборудования наступает этап подключения измерительных и регулирующих приборов: счетчиков, датчиков, сигнальных систем, запорных кранов. Завершает монтаж газопровода проверка системы на прочность и герметичность. Трубопровод продувают, фиксируют слабые места возможных утечек, устраняют дефекты.

газ

Газоснабжение дома проверяет ресурсная организация и обслуживающая компания. Для хозяев проводят инструктаж, информируют о правилах безопасности. По итогам проверки подписывается акт выполненных работ по каждому из этапов газификации.

Требования к монтажу и материалам

1. Все материалы, используемые для строительства газопровода, имеют сертификаты, допущены к работе в системе газа
2. Все работы проводятся строго по проекту с минимальными отступлениями, которые затем фиксируют и заносят в проект
3. Недопустима самостоятельная врезка трубы в магистраль и строительство газопровода без согласования
4. Для прокладки газопровода через участок соседнего дома необходимо разрешение его владельца
5. Внутренний газопровод дома, включая соединения, места установки арматуры и оборудования, прокладывают так, чтобы иметь свободный доступ к каждому участку
6. Скрытая прокладка труб оговаривается в проекте
7. Газовые трубы проводят на расстоянии 30 см от электрического щитка, 25 см от открытой проводки, 5-10 см от скрытого кабеля
8. Чтобы работы по газификации частного дома шли быстрее можно заключить договор сразу с двумя подрядчиками или двумя бригадами одной организации. Одна займется внешней частью, вторая — внутренней.

При монтаже Вам обязательно пригодятся герметики. Их Вы можете купить у нас на сайте уже сейчас.
